REBUS : la maquette 3D

À la ferme de La Vauzelle, à Saint-Porchaire (Charente-Maritime), la SCI Les Chênes Verts transforme d'anciens bâtiments agricoles pour accueillir REBUS, le FarmLab porté par OSFarm : formation, réparation et expérimentation autour de l'agriculture numérique open source, avec ateliers, forge, établis et coin café. Pour préparer les travaux et partager le projet, nous avons reconstruit le bâtiment, son terrain et ses réseaux enterrés en 3D, à partir des plans de l'architecte, d'un relevé GPS du site et des données de l'IGN. C'est une première brique du jumeau numérique de REBUS.

Chargement de la maquette…

REBUS

Calques

Vues

Glisser pour tourner, molette ou pincement pour zoomer, clic droit pour se déplacer. Cliquer sur un élément pour afficher sa fiche (matériau, diamètre et profondeur d'une canalisation…). En vue de dessus, glisser pour se déplacer.

Rendus

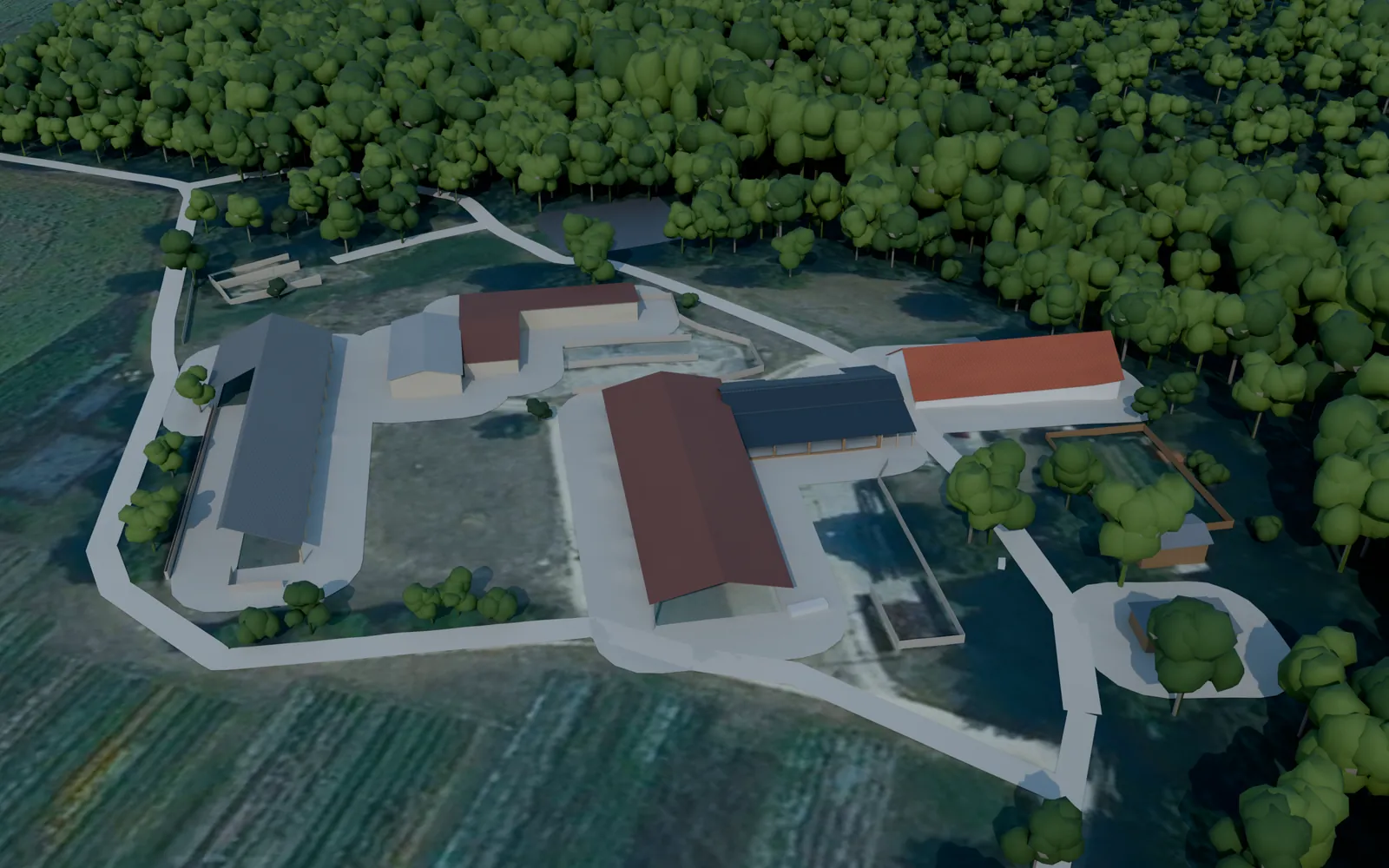

Vue aérienne de la ferme de La Vauzelle : bâtiments, chemins, cultures et forêt — La ferme de La Vauzelle vue du sud-ouest : cultures, cours, chemins et forêt.

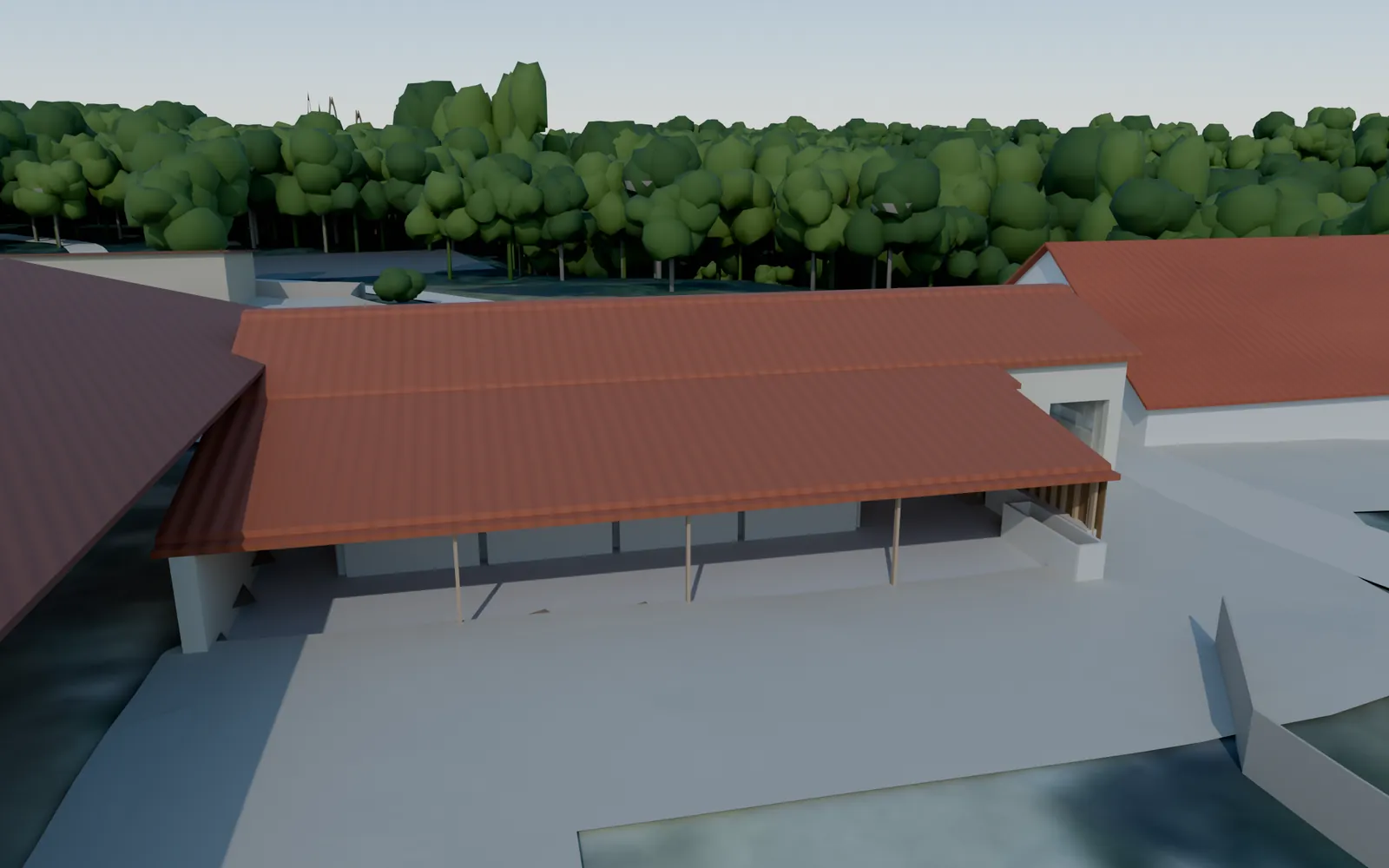

Le bâtiment aujourd'hui, toiture en tuiles et auvent ouvert — Aujourd'hui : toiture en tuiles, auvent ouvert sur poteaux.

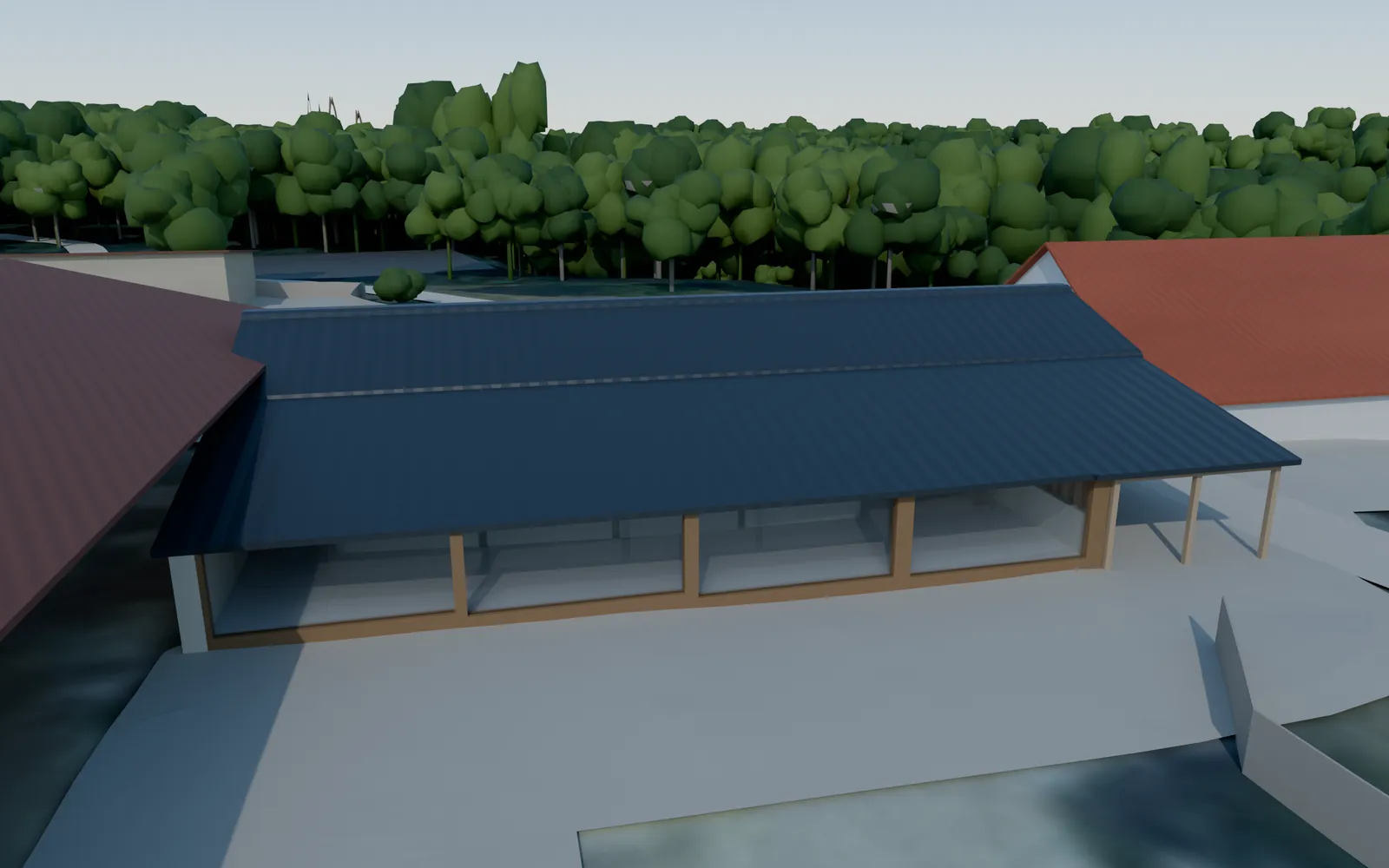

Le projet REBUS, toiture en bac acier anthracite et appentis vitré — Le projet : bac acier RAL 7016, appentis sud fermé par quatre baies vitrées.

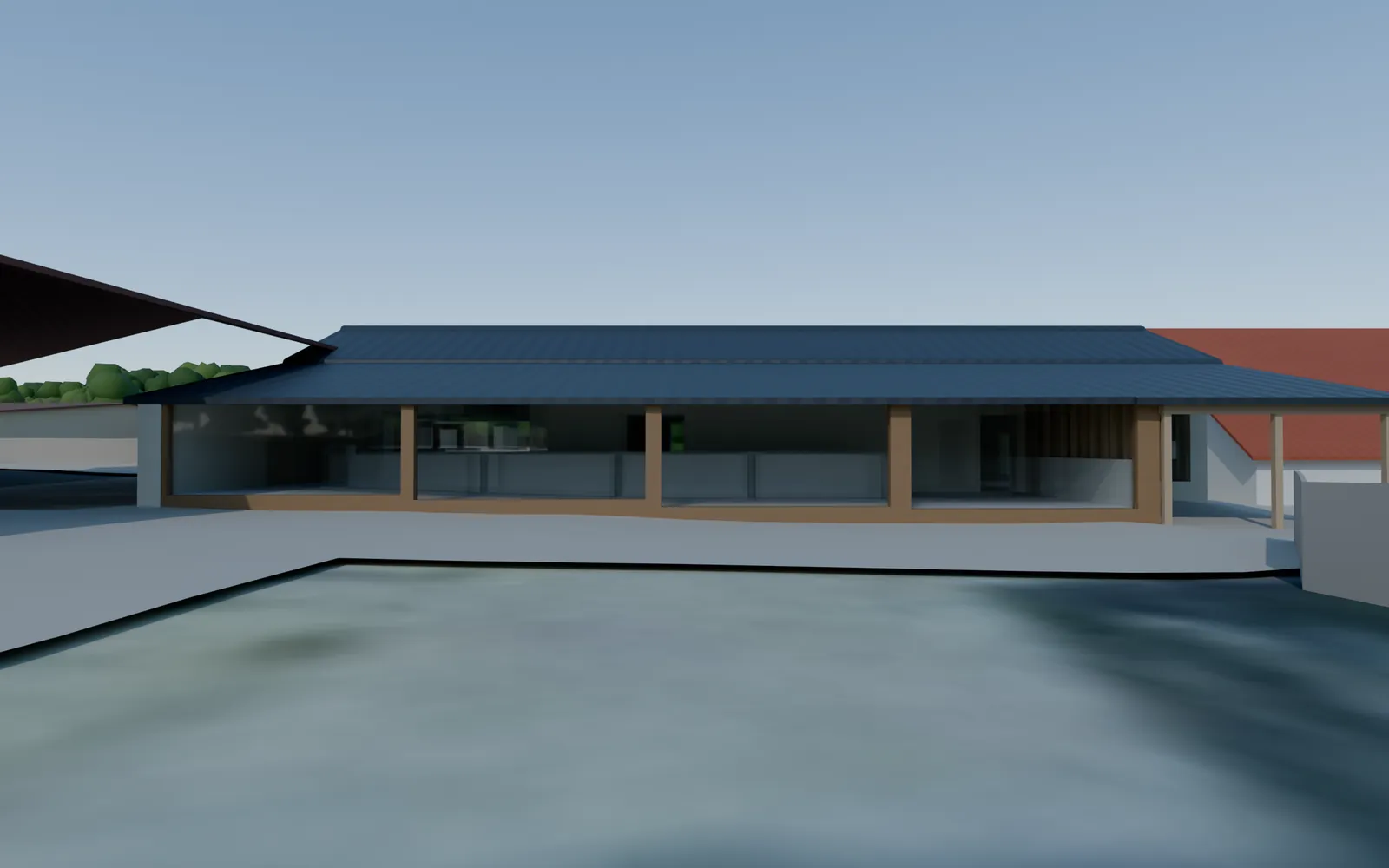

Façade sud du projet à hauteur d'œil — La façade sud, à hauteur d'œil.

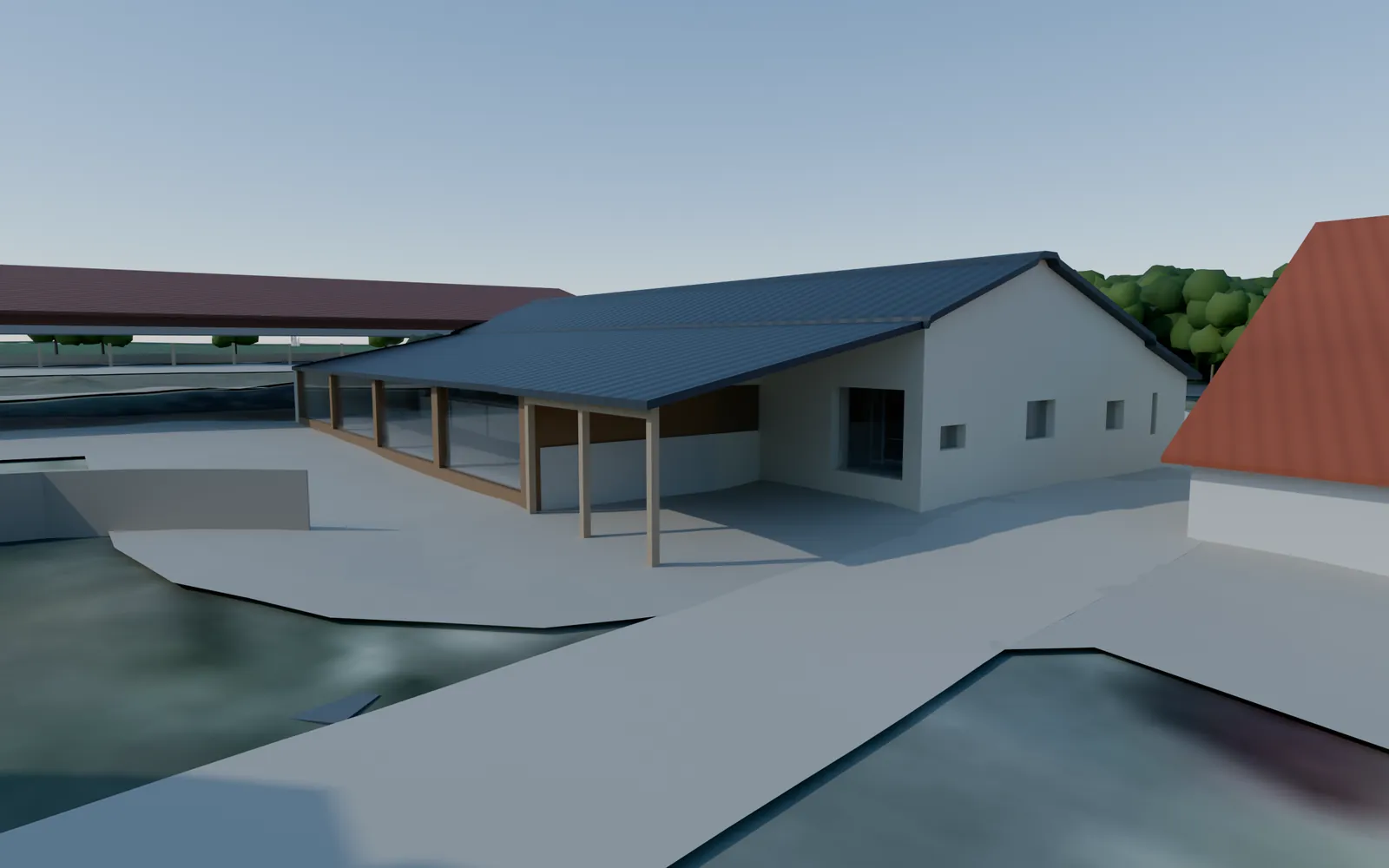

Angle est : l'appentis prolongé au-dessus de la terrasse, sur poteaux bois — L'angle est : l'appentis prolongé au-dessus de la terrasse.

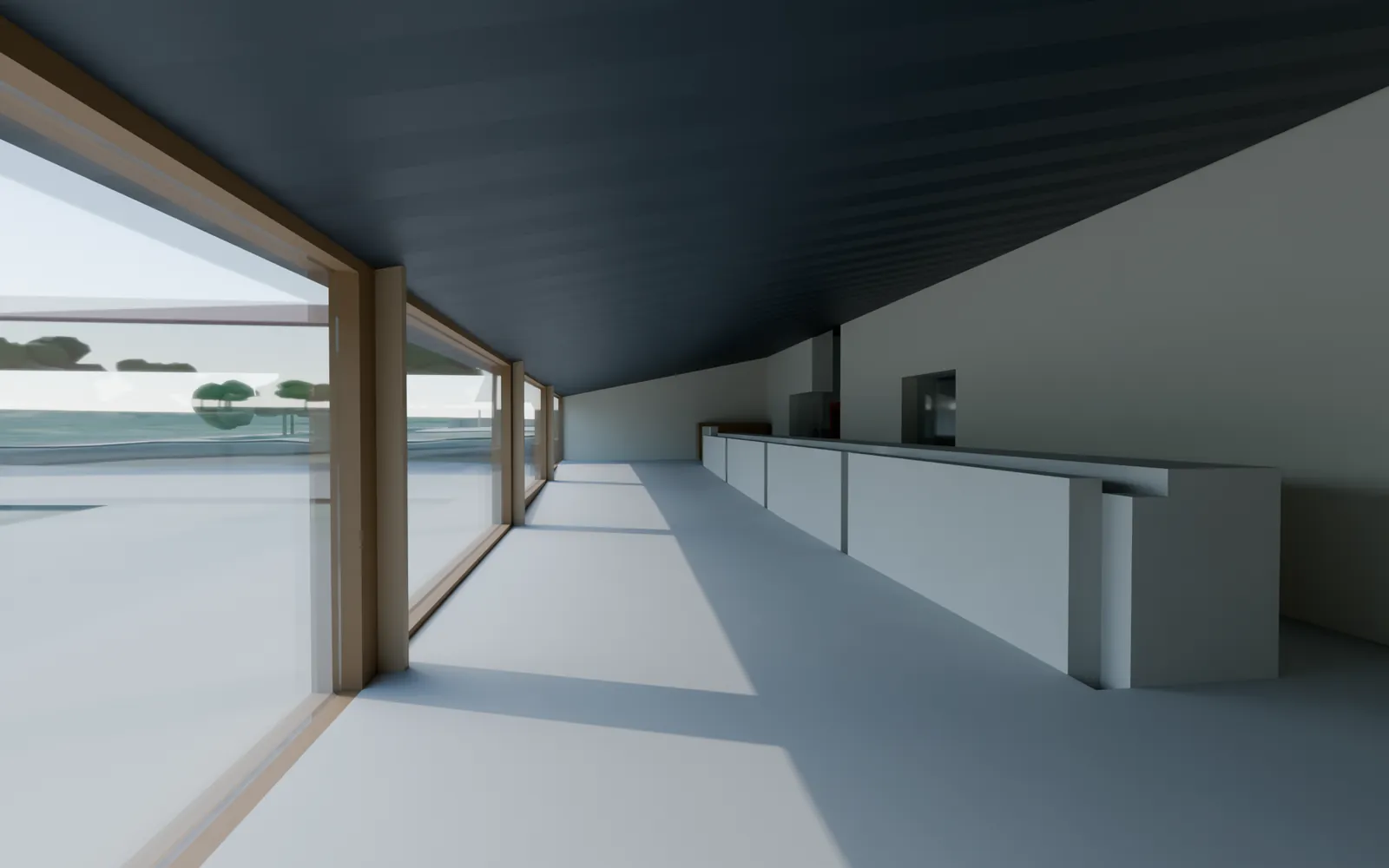

Intérieur de l'espace de réparation, vers le coin café — L'espace de réparation, vers le coin café.

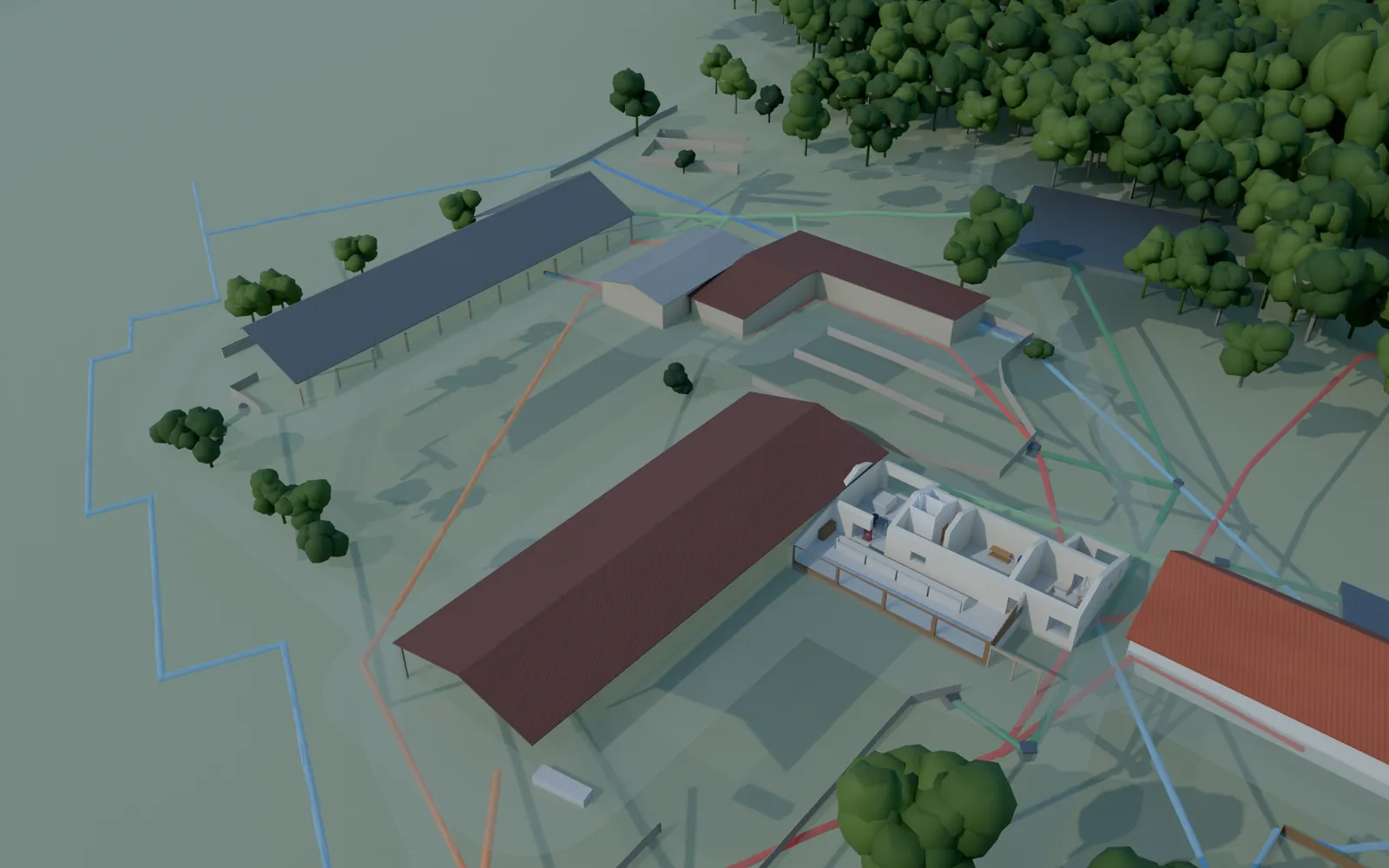

Écorché des réseaux enterrés sous un terrain translucide — Les réseaux enterrés : eaux pluviales, eaux usées, eau, électricité.

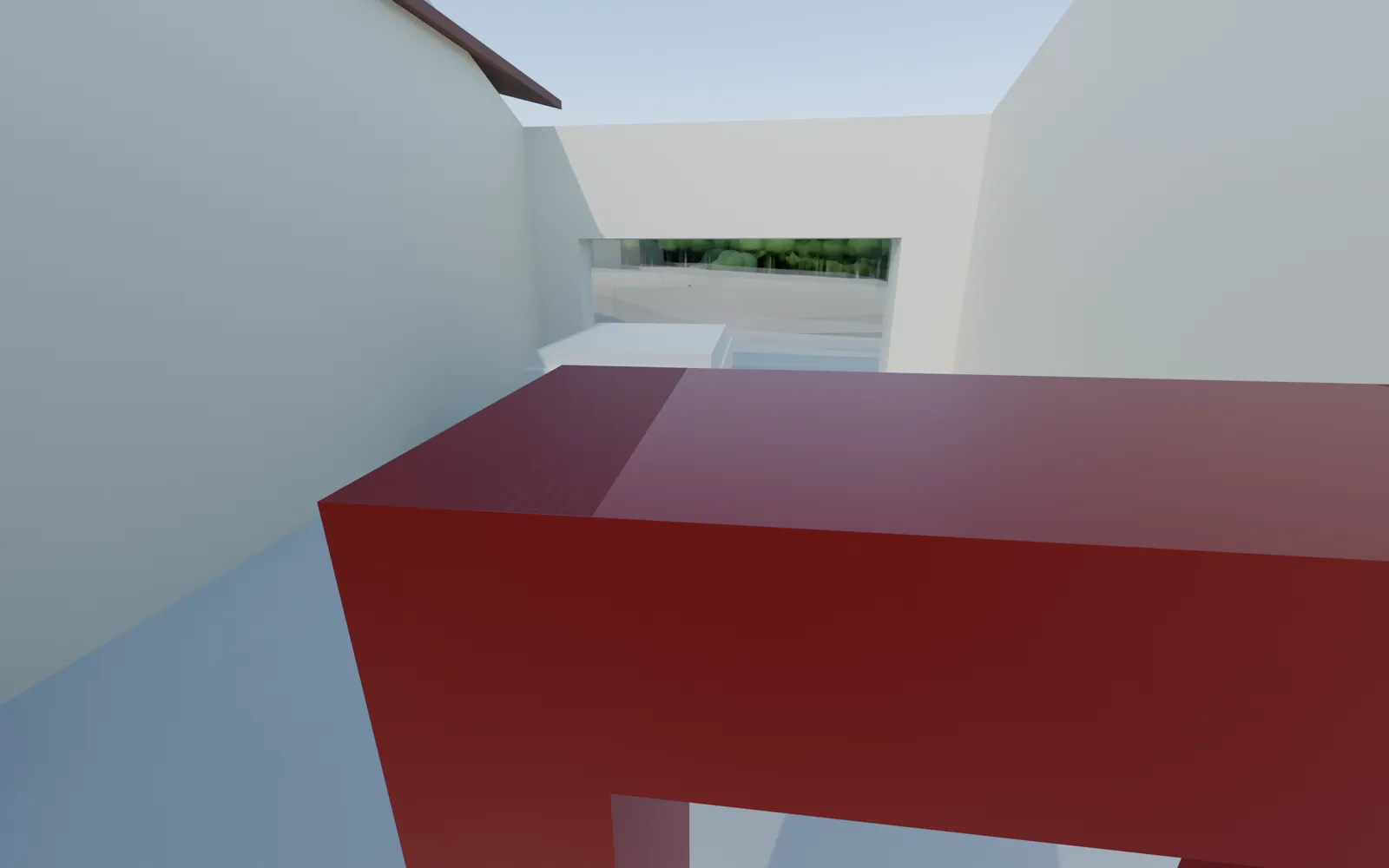

L'atelier métal du Local 1 : découpe laser, bouteilles de gaz, compresseur, table de soudure — L'atelier métal (Local 1, toiture retirée) : découpe laser, soudure, scie, presse.

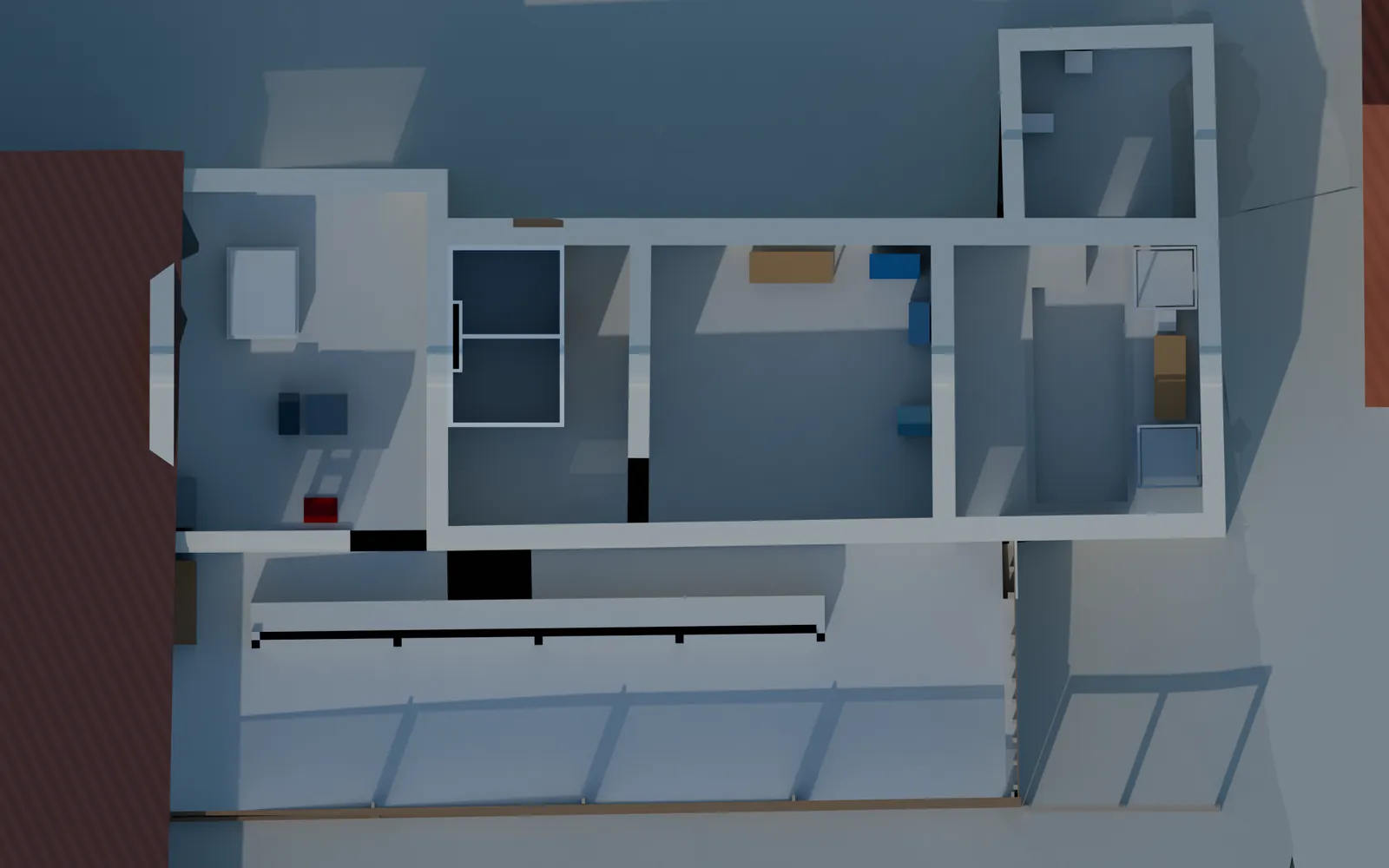

Vue de dessus du bâtiment sans toiture, avec les machines et le mobilier — L'agencement vu de dessus : ateliers, postes de réparation, coin café.

Plans 2D

Les mêmes données, vues de dessus et à l'échelle : plans A3 à imprimer ou à annoter (PDF vectoriels).

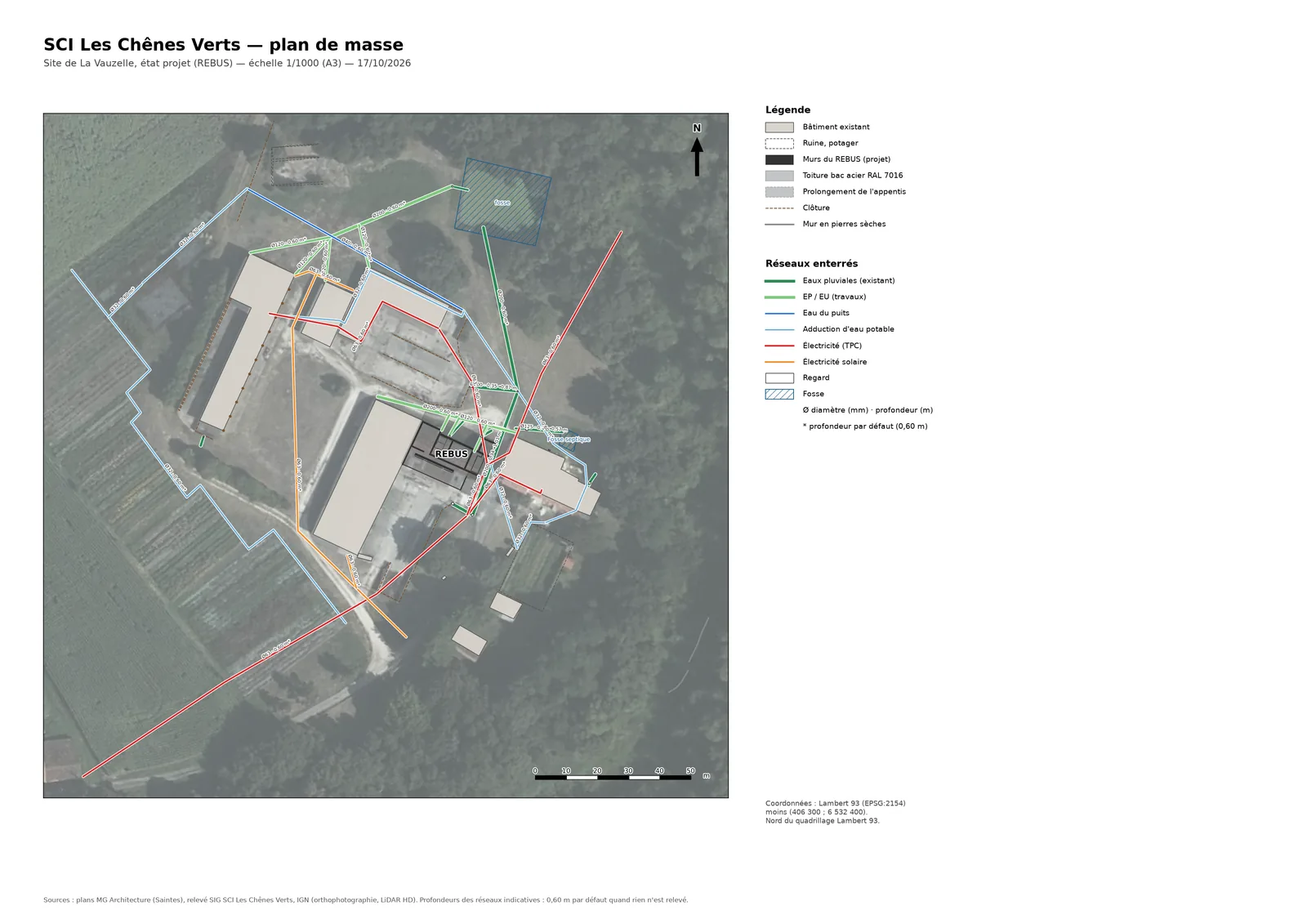

Plan de masse du site sur l'orthophotographie, avec les bâtiments et les réseaux enterrés — Plan de masse au 1/1000 : bâtiments, clôtures, réseaux enterrés avec diamètres et profondeurs (PDF).

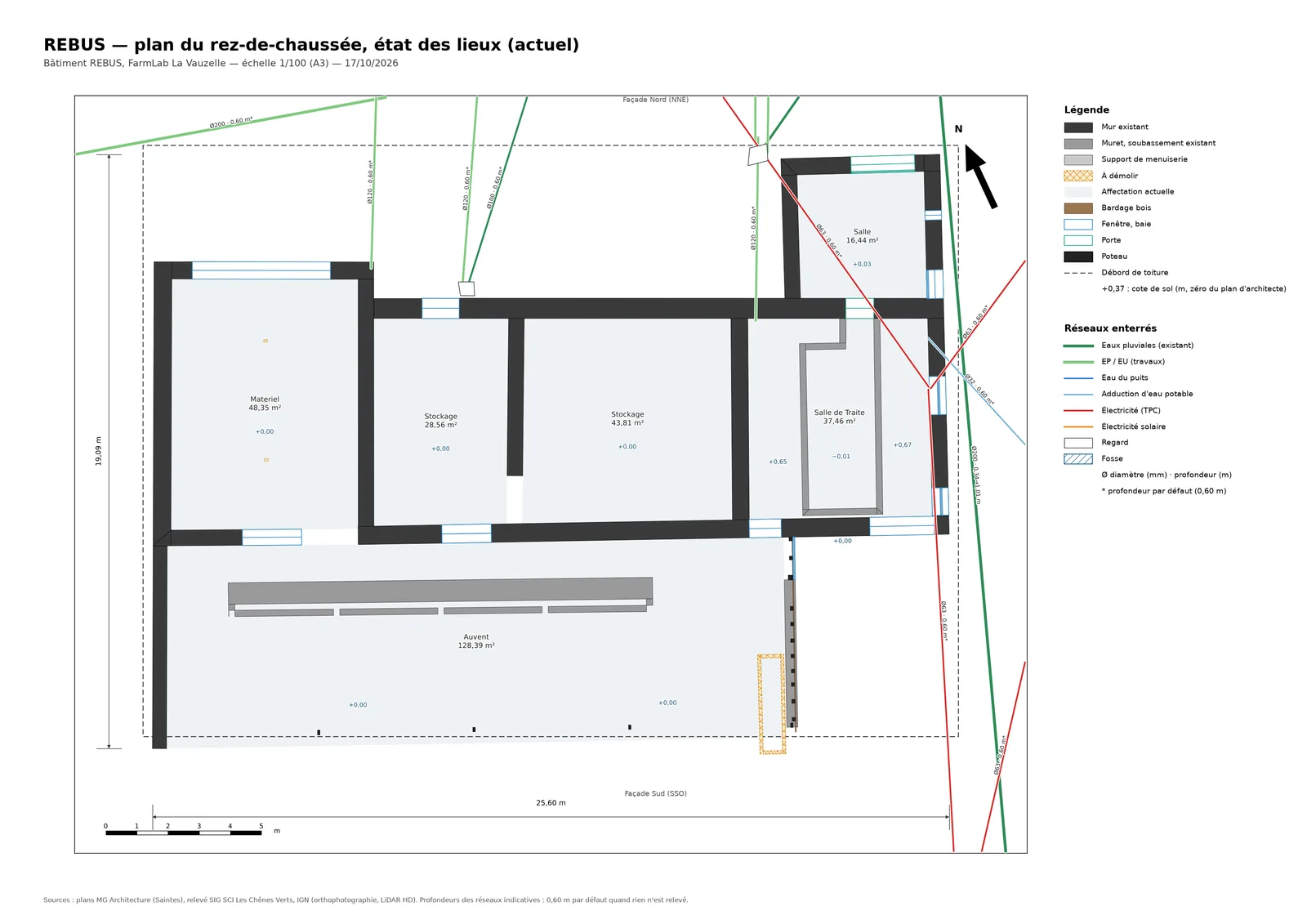

Plan du rez-de-chaussée du bâtiment aujourd'hui — REBUS aujourd'hui, au 1/100 : pièces actuelles et éléments à démolir (PDF).

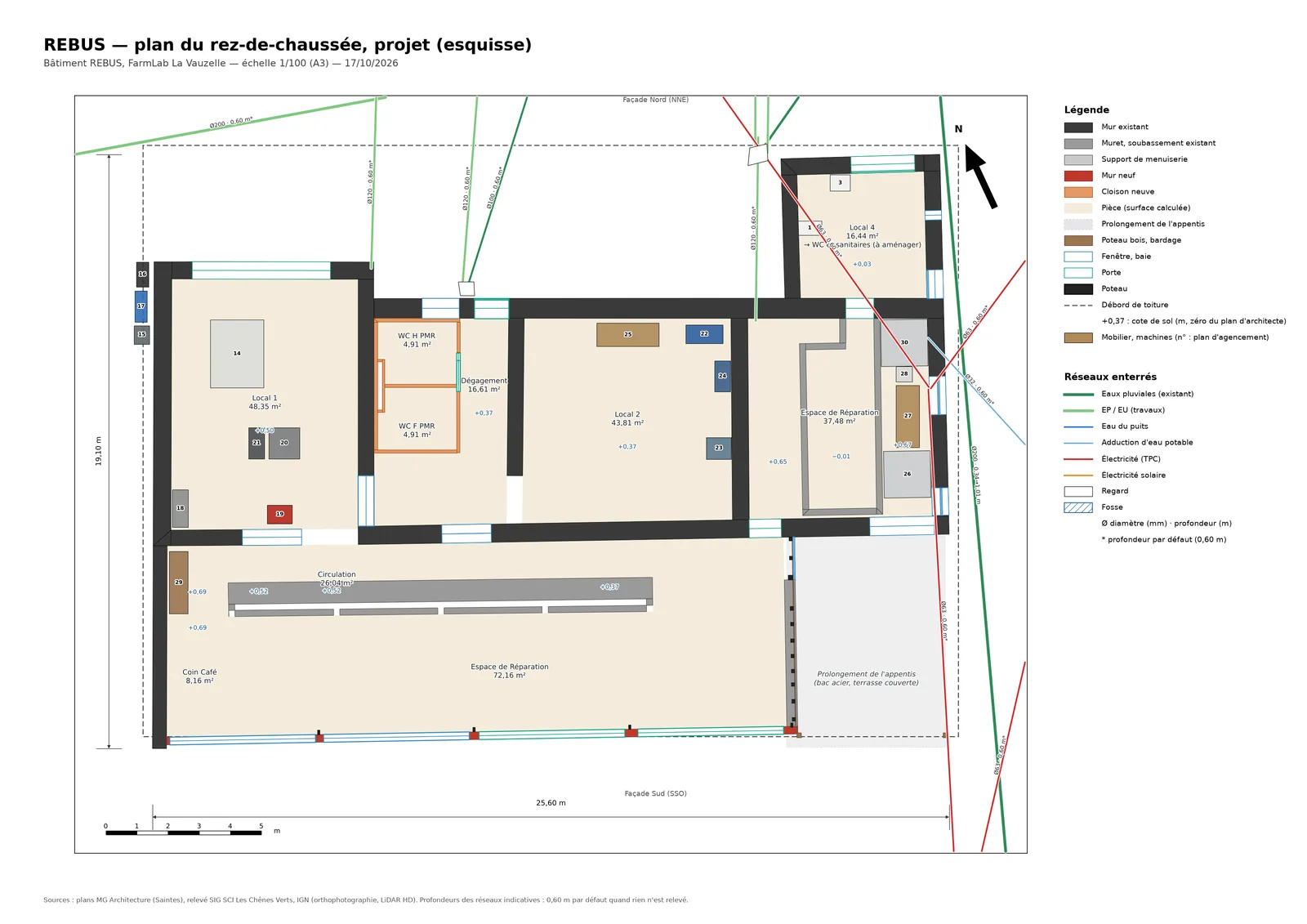

Plan du rez-de-chaussée du projet REBUS avec les pièces et leurs surfaces — REBUS en projet, au 1/100 : pièces et surfaces, cloisons neuves, appentis prolongé (PDF).

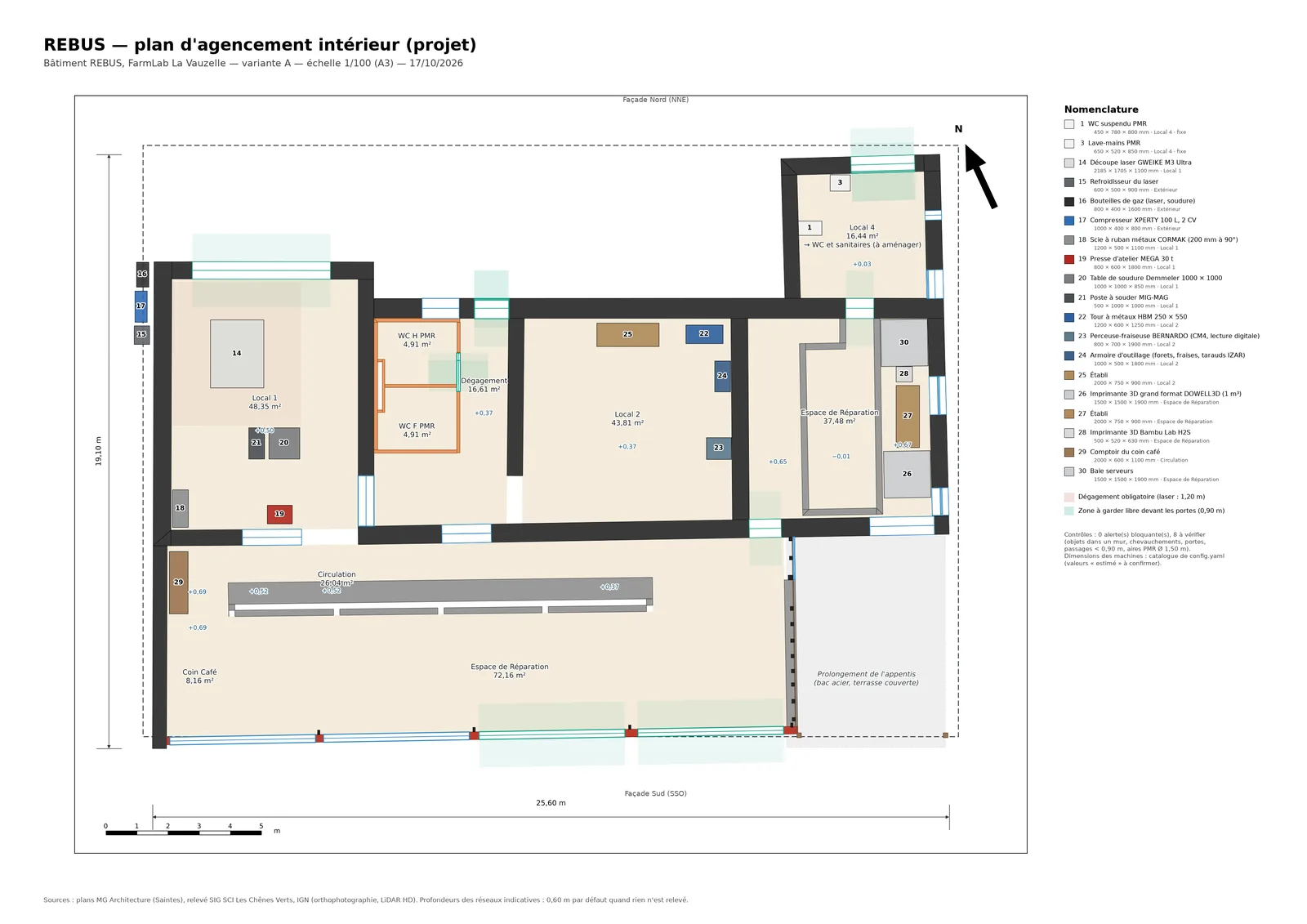

Plan d'agencement intérieur : machines et mobilier numérotés, nomenclature — Agencement intérieur au 1/100 : machines et mobilier numérotés, dégagements, nomenclature (PDF).

Comment la maquette est faite

Tout est généré par des scripts à partir des données sources : quand un plan ou un relevé change, la maquette se reconstruit en quelques minutes.

Bâtiment REBUS : les plans Archicad de l'architecte (DXF) distinguent l'existant, le démoli et le neuf. FreeCAD en tire des murs, ouvertures, sols, toiture et pièces au format BIM (IFC).
Site : relevé GPS des bâtiments, regards et réseaux sous QGIS, relief du LiDAR HD de l'IGN (le relevé et le relief concordent à 10 cm près). Le sol est habillé par l'orthophotographie de l'IGN ; routes, chemins et bassin viennent de la BD TOPO.
Arbres et bâtiments voisins : chaque arbre est placé et dimensionné d'après la hauteur de canopée du LiDAR HD (plus de 2 600 arbres) ; les toitures voisines prennent leurs hauteurs dans ces mêmes mesures, et leurs matériaux dans les vidéos de drone du site.
Réseaux enterrés : eaux pluviales posées à leur fil d'eau mesuré aux regards ; les autres à 60 cm sous le terrain.
Rendus et 3D web : Blender (matériaux, rendus, export glTF), affichage dans le navigateur avec three.js.
Agencement intérieur : machines et mobilier sont placés dans QGIS sur le plan du bâtiment ; la chaîne vérifie les dégagements (1,20 m autour de la découpe laser), les portes, les passages et les aires PMR, puis reporte l'agencement dans la maquette, les plans et la 3D. Dimensions des machines indicatives.
Plans 2D : tracés à l'échelle avec Matplotlib à partir des mêmes données.

Plans du bâtiment : MG Architecture (Franck Gacel et Christophe Godet, architectes associés, Saintes), diffusés avec leur accord. Données géographiques : IGN (LiDAR HD, orthophotographie, BD TOPO).

Maquette indicative, pour la présentation et la préparation des travaux : elle ne remplace ni les plans de l'architecte ni un repérage des réseaux avant terrassement.
